Jakie są właściwości stali szynowej?
Stal szynowa to specjalistyczny rodzaj stali zaprojektowanej tak, aby wytrzymywała duże obciążenia, duże uderzenia i długotrwałe-zużycie w zastosowaniach kolejowych. W przeciwieństwie do zwykłej stali konstrukcyjnej, stal szynowa łączy w sobie wysoką wytrzymałość, wytrzymałość i odporność na zużycie, zapewniając bezpieczeństwo, stabilność i trwałość torów kolejowych.
Stal szynowa musi być odporna na zginanie, zużycie, zmęczenie i uderzenia powodowane przez poruszające się koła. Typowe właściwości mechaniczne obejmują granicę plastyczności, wytrzymałość na rozciąganie, twardość i wydłużenie. Parametry te różnią się w zależności od klasy szyny i zamierzonego zastosowania.
| Stopień stali szynowej | Granica plastyczności (MPa) | Wytrzymałość na rozciąganie (MPa) | Wydłużenie (%) | Twardość (HB) | Typowe zastosowanie |
|---|---|---|---|---|---|
| U71Mn | – | Większe lub równe 880 | Większe lub równe 9 | 240–270 | Szyna ciężka, szyna dźwigowa |
| U75V | – | Większe lub równe 980 | Większe lub równe 9 | 240–270 | Linie-dużej prędkości |
| 50Mn | – | Większe lub równe 645 | Większe lub równe 13 | – | Szyna ciężka-do średnich obciążeń |
| 55Q | – | Większe lub równe 685 | – | 197 | Linie średniej-prędkości |
| R350H | – | Większe lub równe 1175 | Większe lub równe 9 | 350–390 | Szyna-o dużej prędkości i-wysokim obciążeniu |
W jaki sposób stal szynowa jest odporna na zużycie i zmęczenie?
Stal szynowa jest odporna na zużycie i zmęczenie dzięki połączeniu wysokiej zawartości węgla, kontrolowanych mikrostruktur (drobny perlit, bainit, martenzyt), dodawania stopów i specjalistycznej obróbce cieplnej, takiej jak hartowanie czołowe,-które tworzy bardzo twardą, odporną-na zużycie warstwę powierzchniową, zachowując jednocześnie mocny, plastyczny rdzeń wytrzymujący powtarzające się obciążenia kół i naprężenia bez pękania. To precyzyjne-dostrojenie zwiększa twardość, wytrzymałość i odporność zarówno na zużycie ścierne, jak i zmęczenie styków tocznych, znacznie wydłużając żywotność szyn.
- Odporność na zużycie: Twardsze warstwy powierzchniowe są odporne na ścieranie przez koła, zmniejszając straty materiału.
- Odporność na zmęczenie: Połączenie wytrzymałości i wytrzymałości zapobiega tworzeniu się i rozprzestrzenianiu pęknięć pod cyklicznym obciążeniem, a udoskonalenia mikrostrukturalne skutecznie zatrzymują pęknięcia na granicach ziaren lub w strefie utwardzonej.
- Rdzeń plastyczny: Utrzymanie wytrzymałego rdzenia zapobiega katastrofalnym, kruchym pęknięciom, umożliwiając lekkie zginanie szyny pod obciążeniem bez pękania.

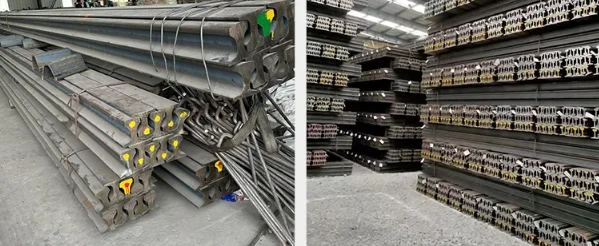

Rodzaje stalowych szyn torowych

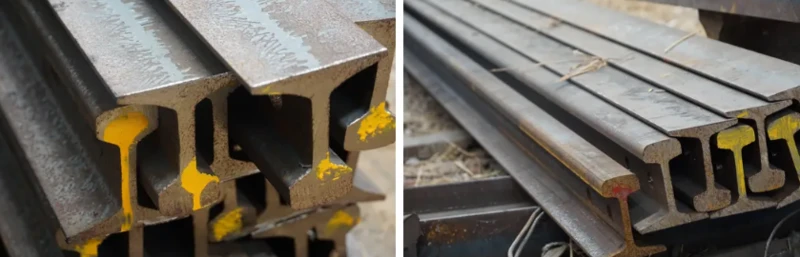

Rodzaj szyny stalowej zwykle dzieli się według masy. Na przykład często mówimy o szynie 50 kg, co oznacza szyny o wadze 50 kg/m i tak dalej. Istnieją szyny 38 kg, szyny 43 kg, szyny 50 kg, szyny 60 kg, szyny 75 kg itp. Istnieją również szyny 24 kg i szyny 18 kg, z których szyny o długości 43 i więcej są zwykle nazywaned ciężkie szynyw przeciwnym razie nazywane są szynami stalowymi o masie poniżej 43 kglekka kolej. Istnieje specjalny rodzaj szyny stalowej, tzwszyna dźwigowa. Szyna dźwigowa służy do kolei dźwigowej.
Standardowy tor kolejowy GB
| Klasyfikacja | Wysokość (mm) | Głowa (mm) | Dół (mm) | Gruby (mm) | Waga (kg/m) | |
| Lekka kolej | 8 kg/m | 65 | 25 | 54 | 7 | 8.42 |
| 9 kg/m | 63.5 | 32.1 | 63.5 | 5.9 | 8.94 | |
| 12 kg/m | 69.85 | 38.1 | 69.85 | 7.54 | 12.2 | |
| 15 kg/m | 79.37 | 42.86 | 79.37 | 8.33 | 15.2 | |
| 18 kg/m | 80 | 40 | 80 | 10 | 18.06 | |
| 22 kg/m | 93.66 | 50.8 | 93.66 | 10.72 | 22.3 | |
| 24 kg/m | 107 | 51 | 90 | 10.9 | 24.46 | |
| 30 kg/m | 107.95 | 60.33 | 107.95 | 12.3 | 30.1 | |
| Ciężka kolej | 38 kg/m | 134 | 68 | 114 | 13 | 38.733 |
| 43 kg/m | 140 | 70 | 114 | 14.5 | 44.653 | |
| 45 kg/m | 145 | 67 | 126 | 14.5 | 45.546 | |
| 50 kg/m | 152 | 70 | 132 | 15.5 | 51.514 | |
| 60 kg/m | 176 | 73 | 150 | 16.5 | 60.64 | |
| Szyna dźwigowa | QU 70 | 120 | 70 | 120 | 28 | 52.8 |
| QU 80 | 130 | 80 | 130 | 32 | 63.69 | |
| QU 100 | 150 | 100 | 150 | 38 | 88.96 | |
| QU 120 | 170 | 120 | 170 | 44 | 118.1 | |
Jak wybrać odpowiedni rodzaj szyny stalowej?
Szyna stalowastanowi szkielet infrastruktury kolejowej, zapewniając gładką i trwałą powierzchnię dla kół pociągów, jednocześnie przenosząc ogromne obciążenia na podkłady. Wybór odpowiedniej szyny stalowej ma kluczowe znaczenie dla bezpieczeństwa, trwałości i wydajności operacyjnej.KOLEJ GNEEoferuje szeroką gamę szyn stalowych,-w tym szyny dźwigowe (QU70–QU120), szyny ciężkie (P38–P75) i szyny lekkie (6 kg/m–30 kg/m)-zaprojektowane tak, aby spełniać międzynarodowe standardy i różnorodne wymagania operacyjne.
- Obciążenie kolei i rodzaj ruchu– Ciężkie linie towarowe wymagają-szyn o dużej wytrzymałości, takich jak U71Mn lub R350HT, podczas gdy linie lekkiego przemysłu mogą wykorzystywać lżejsze szyny (np. GB12–GB30).
- Szybkość operacyjna– Linie-dużej prędkości wymagają szyn o doskonałej twardości i odporności na zmęczenie, takich jak szyny U75V lub EN13674-1:2003.
- Śledź środowisko– Obszary przybrzeżne korzystają ze stali-odpornej na korozję; obszary przemysłowe wymagają dużej odporności na zużycie.
- Standardy międzynarodowe lub lokalne– Dopasowanie szyn do standardów zapewnia kompatybilność z elementami toru, takimi jak podkłady, łączniki i zwrotnice.
Od 2008 rokuKOLEJ GNEEod ponad 18 lat dostarcza szyny stalowe różnych gatunków, szyny stalowe firmy GNEE są wysoce zalecane w Chinach i za granicą. Dzięki najnowocześniejszemu sprzętowi firma GNEE produkuje wysokiej jakości szyny stalowe, które spełniają wymagania większości krajów. Szyny standardowe, szyny z hartowaną główką, szyny ciężkie, lekkie, szyny dźwigowe i inne typy są dostępne tutaj, jako jeden z głównych dostawców kolei w Chinach, firma GNEE RAIL pracuje nad dostarczaniem ekonomicznych, ekologicznych produktów kolejowych na całym świecie.
