Co to jest złącze szynowe?

Złącza szyn łączą sąsiednie szyny stalowe, aby zachować wyrównanie torów i bezpiecznie przenosić obciążenia kół na złącze. Są szeroko stosowane w konwencjonalnych torach kolejowych, kolejach przemysłowych, liniach górniczych, systemach szyn portowych i tymczasowych instalacjach torowych, gdzie szyna spawana jest niepraktyczna lub gdzie wymagana jest okresowa konserwacja i wymiana.



Artykuł ten zawiera przegląd złączy szynowych, w tym ich podstawowe funkcje, główne klasyfikacje, międzynarodowe standardy produkcyjne i kluczowe praktyki konserwacji.





A złącze szynowe to połączenie mechaniczne służące do zabezpieczenia razem końców dwóch sąsiednich szyn, przy jednoczesnym zachowaniu wyrównania szyn, przeniesieniu obciążeń kół i zapewnieniu ciągłej powierzchni tocznej dla pociągów. ChociażCiągła szyna spawana (CWR)stało się standardem w większości-kolejów dużych prędkości, złącza szynowe nadal odgrywają ważną rolę w kolejach konwencjonalnych, systemach transportu miejskiego, bocznicach przemysłowych i odcinkach torów wymagających izolacji galwanicznej lub specjalistycznych przejść kolejowych.



Ponieważ złącza szyn muszą pasować do profilu szyny, układu otworów i obowiązującej normy, wybór odpowiedniego pręta łączącego ma kluczowe znaczenie dla bezpiecznego montażu i-długoterminowego działania toru.



Do podstawowych funkcji złącza szynowego należą:



• Zachowanie wyrównania:Utrzymuje pionowe i poziome wyrównanie sąsiednich szyn, zapewniając płynne przejście taboru.



• Rozkład obciążenia:Przenosi obciążenia kół pomiędzy sąsiednimi szynami, zmniejszając siły uderzenia i minimalizując koncentrację naprężeń na złączu szyn.



• Zarządzanie rozszerzalnością cieplną:Szczelina dylatacyjna pomiędzy końcami szyn kompensuje rozszerzalność cieplną i kurczenie się szyn stalowych spowodowane zmianami temperatury.



• Izolacja elektryczna (jeśli jest wymagana):Izolowane złącza szynowe używać elementów nieprzewodzących-do izolowania obwodów torowych i zapewniania niezawodnego działania systemów sygnalizacji kolejowej.



Wymagana funkcja określa rodzaj wybranego złącza szynowego.Standardowe talerze rybnesą zwykle używane do mechanicznych połączeń szynowych, natomiastizolowane złącza szynowesą wymagane tam, gdzie konieczna jest izolacja elektryczna obwodów torowych.





Złącza szynowe są dostępne w różnych konfiguracjach, aby dostosować się do różnych profili szyn, wymagań konstrukcyjnych i zastosowań elektrycznych. Wybór odpowiedniego typu złącza zależy od takich czynników, jak kompatybilność sekcji szyn, stan torów i wymagania dotyczące sygnalizacji.



A. Standardowe złącza szynowe (zwykłe nakładki stykowe)



Standardowe złącza szynowe są najpowszechniej stosowanym rodzajem prętów łączących do łączenia szyn o tym samym profilu i wadze. Są one zwykle produkowane z czterema- lub sześcioma-konfiguracjami otworów na śruby i mogą być zaprojektowane z profilami płaskimi lub kątowymi-, w zależności od konstrukcji gąsienicy. Każdy pręt łączący jest produkowany tak, aby pasował do konkretnego profilu szyny,-rozstawu otworów na śruby i obowiązującej normy kolejowej, zapewniając właściwe ustawienie i bezpieczne przenoszenie obciążenia.





B. Kompromisowe złącza szynowe



Kompromisowe złącza szynowe (znane również jako pręty łączące schodkowe) są przeznaczone do łączenia dwóch szyn o różnych profilach, ciężarach lub warunkach zużycia. Ich schodkowa geometria kompensuje różnice w wysokości szyny lub profilu główki, pomagając zachować ciągłość koła i zmniejszyć uderzenia na przejściu. Ponieważ złącza te muszą dokładnie pasować do obu sekcji szyn, wymiary szyn i rysunki techniczne są zwykle weryfikowane przed produkcją, aby zapewnić właściwe dopasowanie i-długoterminową wydajność.





C. Izolowane złącza szynowe (IRJ)



Izolowane złącza szynowe stosuje się tam, gdzie wymagana jest izolacja elektryczna pomiędzy sąsiadującymi odcinkami szyn, szczególnie w systemach sygnalizacji obwodów torowych. Zawierają-elementy nieprzewodzące, takie jak wkładki izolacyjne, tuleje i słupki końcowe, aby zapobiegać przepływowi prądu elektrycznego między szynami, zachowując jednocześnie wytrzymałość mechaniczną niezbędną do wytrzymywania powtarzających się obciążeń kół.





Uzyskaj pomoc w wyborze



Nasz zespół techniczny może polecić kompatybilne złącza szynowe na podstawie profilu szyny, obowiązującej normy i wymagań projektu.





Połączenia szyn muszą być wykonane tak, aby pasowały do ​​obowiązującego standardu szyny i profilu szyny. Ponieważ wymiary szyn, rozmieszczenie-otworów na śruby i wymagania mechaniczne różnią się w zależności od normy, wybór odpowiedniego pręta łączącego ma kluczowe znaczenie dla prawidłowego montażu, przeniesienia obciążenia i-długoterminowego działania toru.



Poniższa tabela podsumowuje kilka powszechnie stosowanych norm złączy szynowych i ich typowe zastosowania.



System standardowy	Obowiązujące regiony/standardy	Objęte profile Common Rail	Typowe materiały i obróbka cieplna
AREMA	Ameryka Północna (USA, Kanada)	115RE, 119RE, 132RE,136REitp.	Stal średnio-węglowa, ulepszona cieplnie
UIC / europejski	Europa, Ameryka Południowa, części Azji	UIC54, UIC 60 (E54, E60)	Stal konstrukcyjna spełniająca określone wymagania mechaniczne
Normy brytyjskie (BS)	Wielka Brytania i kraje Wspólnoty Narodów	BS 75R, BS 80A, BS 90A itp.	Stal węglowa-manganowa o wysokiej-wytrzymałości na rozciąganie
DIN/GB/AS	Niemcy, Chiny, Australia	S49, 50 kg/m, 60 kg/m itp.	Stal kwalifikowana pod kątem wytrzymałości zmęczeniowej i udarowej



KOLEJ GNEEdostarcza pręty łączące do międzynarodowych projektów kolejowych zgodnie z obowiązującymi normami, takimi jak AREMA, UIC, BS, DIN, JIS, GB. Certyfikaty materiałowe i raporty z kontroli wymiarowej są dostarczane w celu wsparcia weryfikacji produktu. W zależności od specyfikacji projektu pręty łączące są produkowane ze stali średnio-węglowej lub stali stopowej poddanej odpowiedniej obróbce cieplnej w celu spełnienia wymaganych właściwości mechanicznych i-długoterminowej wydajności użytkowej.



Chcesz dopasować złącze szynowe do standardu szyny?



Udostępnij swój profil szyny, standard lub rysunek techniczny, a pomożemy zweryfikować poprawność specyfikacji pręta łączącego dla Twojego projektu.





Długoterminowe-działanie złącza szynowego zależy nie tylko od prawidłowego montażu i konserwacji, ale także od jakości produkcji. Typowe problemy, takie jakśruba-pękanie dziury, nadmierne zużycie płytki stykowej, Izanurzone złączasą często związane z niewłaściwym doborem materiału, nieodpowiednią obróbką cieplną, niedokładnościami wymiarowymi lub niewystarczającą konserwacją. Wybór prętów łączących wyprodukowanych zgodnie z właściwymi specyfikacjami pomaga zmniejszyć to ryzyko i zapewnia niezawodne działanie torów przez cały okres ich użytkowania.

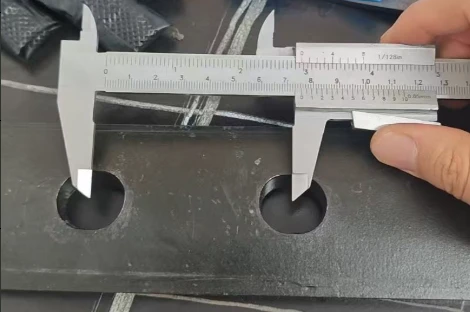

W GNEE RAIL wszystkie pręty łączące szyny są produkowane zgodnie z obowiązującymi międzynarodowymi normami i specyfikacjami projektowymi.Każda partia produkcyjna przechodzi ścisłą kontrolę jakości, obejmującą weryfikację surowców, kontrolę wymiarową, badanie właściwości mechanicznych i kontrolę obróbki cieplnej, aby zapewnić stałą wydajność produktu. Certyfikaty testów materiałowych (MTC) i raporty z inspekcji są dostępne na żądanie w celu wsparcia weryfikacji jakości projektu.



PI--GNEE RAIL Eksport prętów przegubowych 60E2 do Dubaju



Poza produkcją,GNEE RAIL zapewnia kompleksowe wsparcie techniczne i-posprzedażowe przez cały cykl życia projektu.Nasz zespół pomaga klientom w weryfikacji profili szyn, wyborze prętów łączących, potwierdzeniu rysunku, zaleceniach dotyczących pakowania, dokumentacji eksportowej i wytycznych dotyczących montażu. W przypadku projektów wymiany lub konserwacji pomagamy również zweryfikować kompatybilność z istniejącymi systemami kolejowymi, aby zminimalizować ryzyko instalacji i poprawić efektywność zakupów.



Niezależnie od tego, czy potrzebujesz standardowych złączy szynowych, izolowanych złączy szynowych, czy niestandardowych złączy kompromisowych, nasze zespoły inżynieryjne i sprzedażowe są do dyspozycji, aby polecić odpowiednie rozwiązania w oparciu o profil szyny, warunki pracy i wymagania projektu.



Potrzebujesz wsparcia technicznego dla swojego wspólnego projektu kolejowego?



Niezależnie od tego, czy wybierasz pręty łączące do nowego projektu kolejowego, czy wymieniasz istniejące komponenty, nasz zespół może pomóc zweryfikować kompatybilność i zalecić odpowiednie rozwiązanie.





P1: Czy złącza szynowe można stosować w-kolejach dużych prędkości?



W nowoczesnych kolejach- dużych prędkości wykorzystuje się głównie szyny ciągłe spawane (CWR). Jednakże izolowane złącza szynowe (IRJ) są nadal wymagane w określonych lokalizacjach obwodów torowych i systemów sygnalizacji kolejowej.



P2: Jak wybrać odpowiednie złącze szynowe?



Prawidłowe połączenie szyny powinno odpowiadać profilowi ​​szyny,-rozstawowi otworów na śruby i obowiązującej normie kolejowej. GNEE RAIL może pomóc w weryfikacji specyfikacji na podstawie rysunku szyny lub wymagań projektu.



P3: Czy GNEE RAIL zapewnia niestandardowe złącza szynowe?



Tak. GNEE RAIL produkuje standardowe, kompromisowe i niestandardowe złącza szynowe w oparciu o rysunki klienta lub specyfikacje techniczne, z dokumentacją jakościową dostępną na żądanie.
